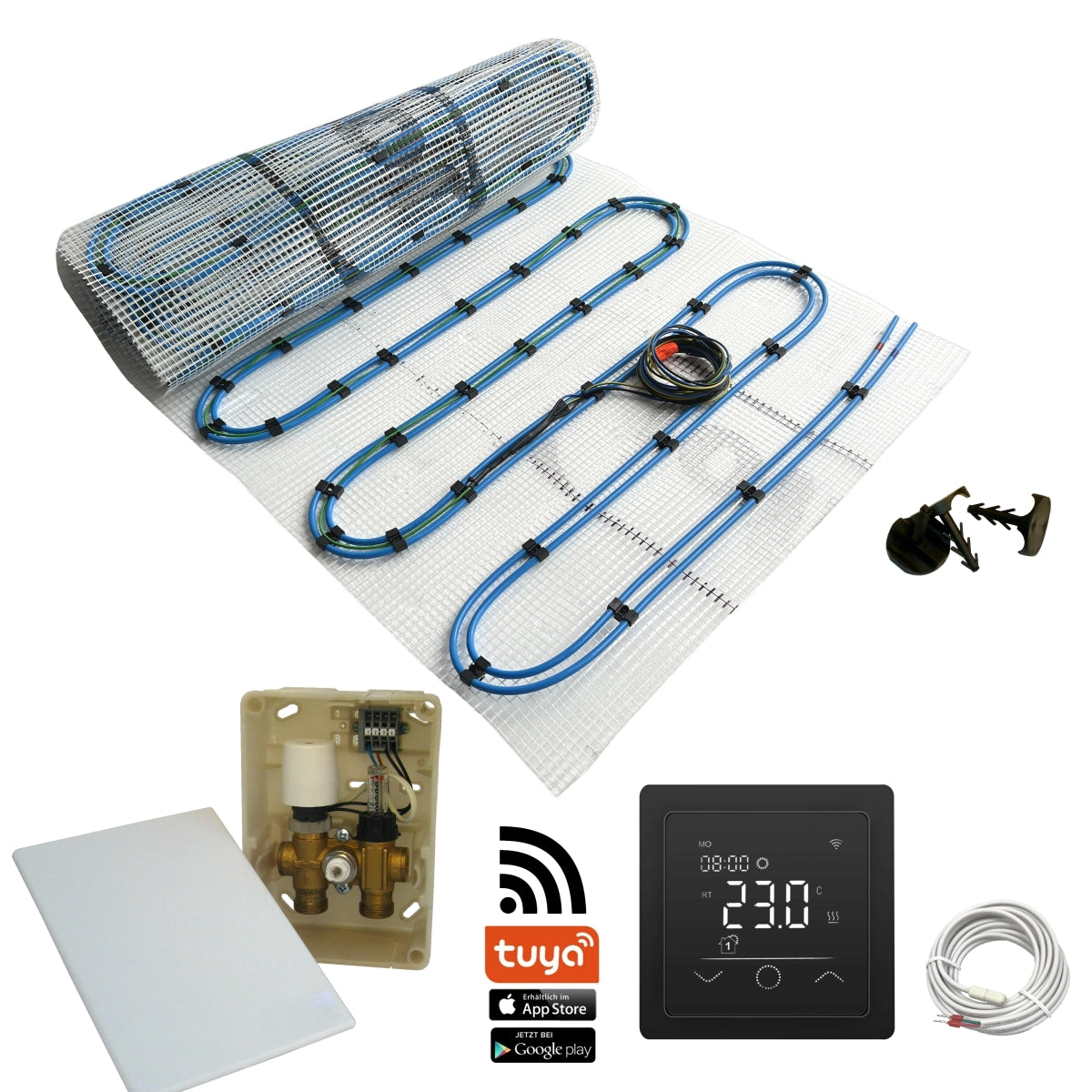

Duo Hybrid Warmwasser Elektro Fußbodenheizung | Set mit Heizmatte und Regelset WLAN Touch (schwarz)

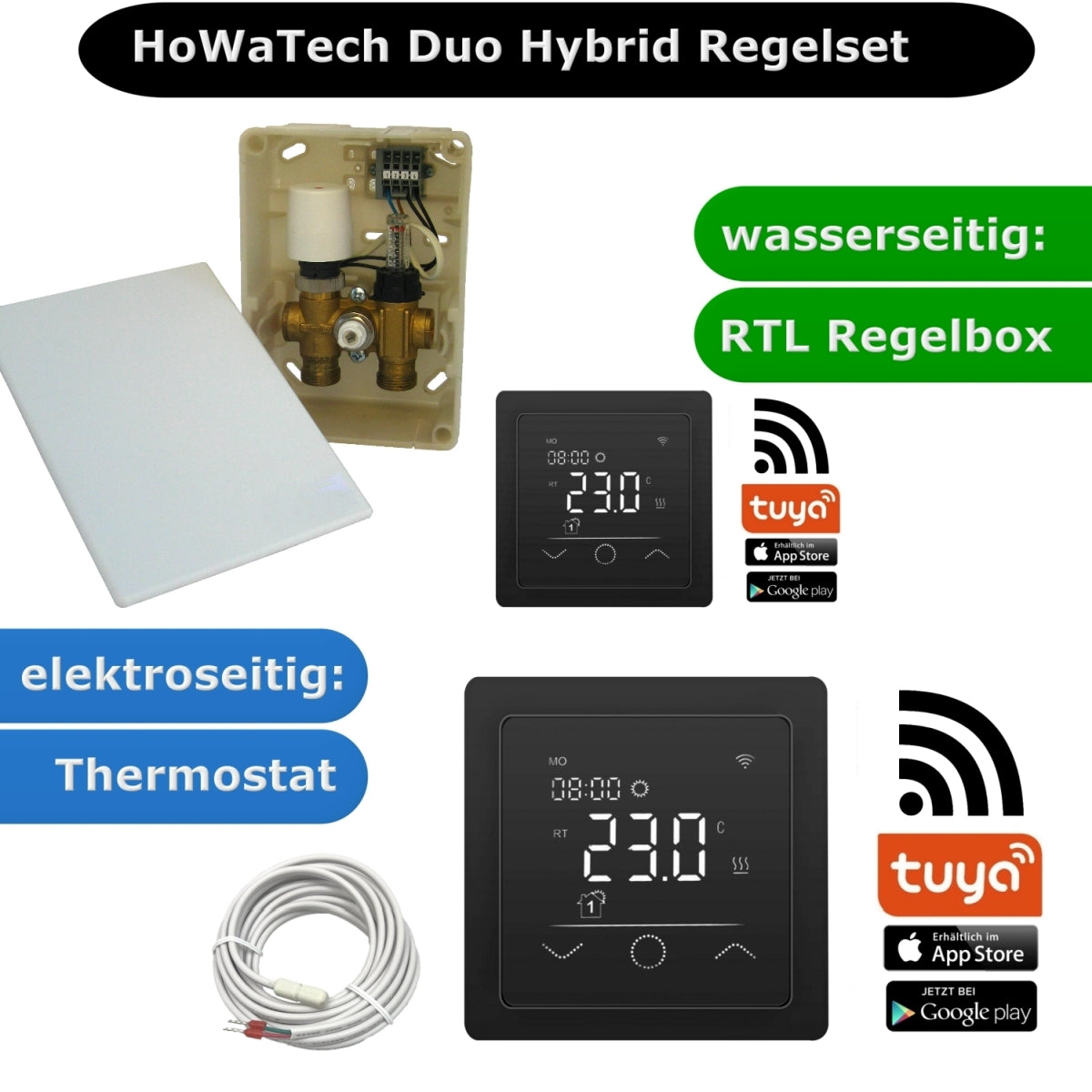

• inkl. E-Regelbox (Thermostatventil-Unterteil mit vormontiertem Stellantrieb und Rücklauftemperaturbegrenzung im Wandeinbaukasten mit weißer Wandblende)
• inkl. Fußboden-Temperaturregler Thermostat WLAN Touch 750 tuya schwarz (für Warmwasser Fußbodenheizung)
• inkl. Fußboden-Temperaturregler Thermostat WLAN Touch 750 tuya schwarz (für elektrische Fußbodenheizung)

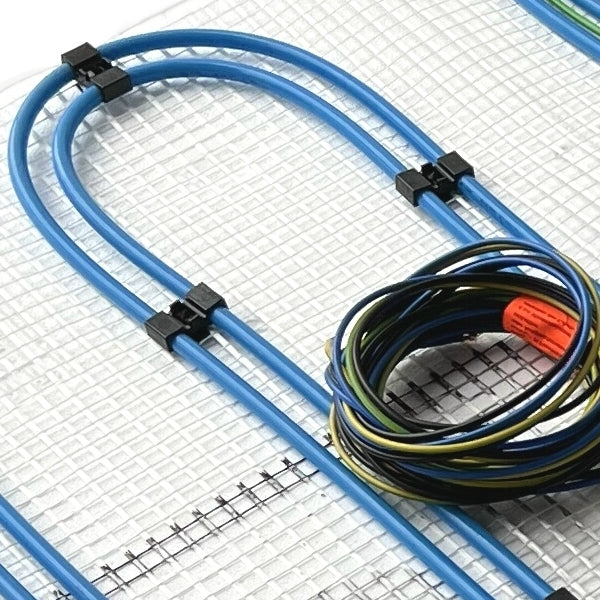

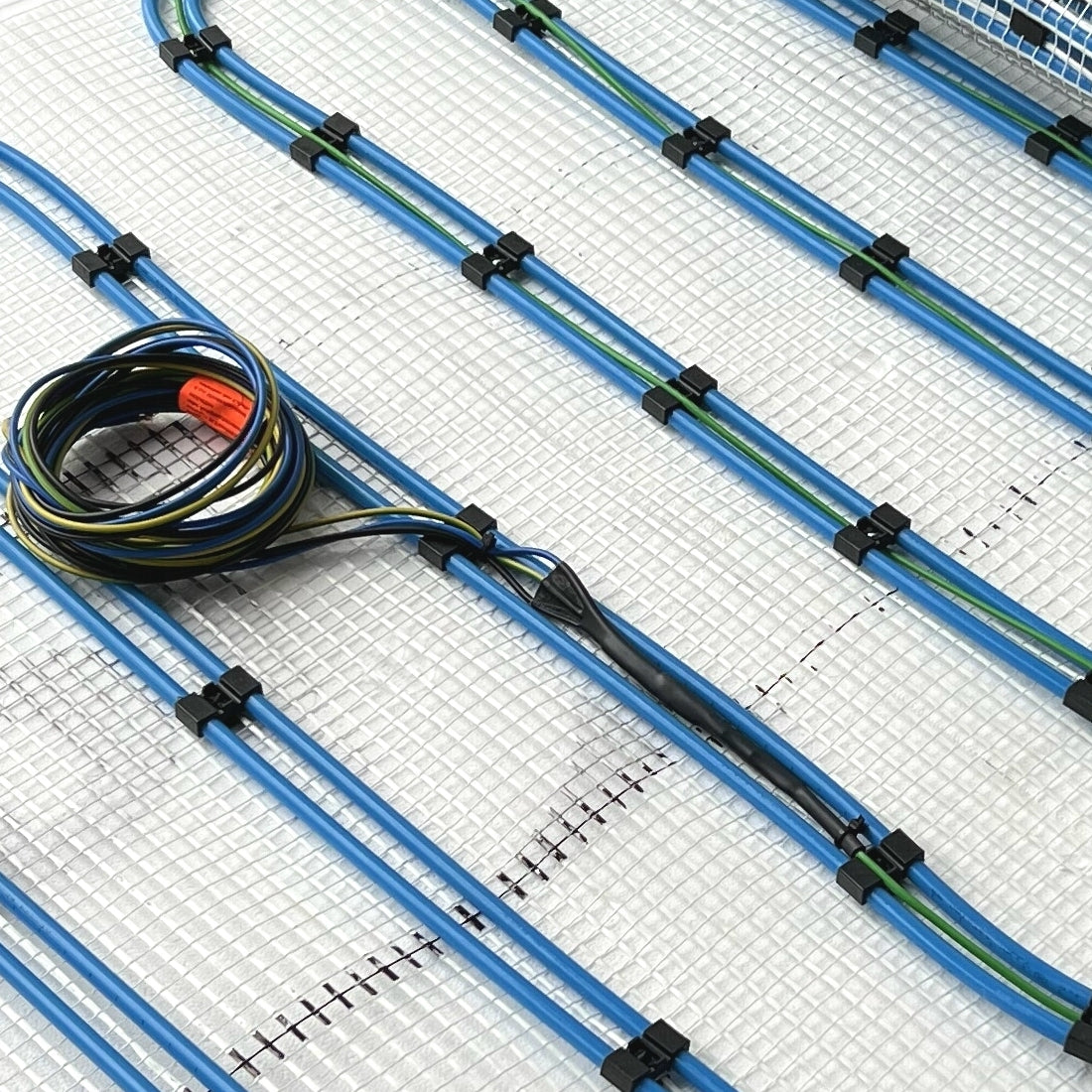

• mit 2 Heizrohren und elektrischem Heizdraht vorverlegt auf Matte

Die Kombination aus Warmwasser- und Elektro-Fußbodenheizung ist eine ganzjährige Fußbodenheizung. Im Winter wird die von der Zentralheizung bereitgestellte Wärmeenergie genutzt um den Boden zu beheizen. Im Sommer, wenn die zentrale Wärmeversorgung (Zentralheizung) meist außer Betrieb ist, wird durch Nutzung der elektrischen Fußbodenheizung der Boden bei Bedarf einfach und schnell erwärmt.

Die Heizmatten sind aufgrund der geringen Einbauhöhe für die Renovierung und Sanierung aller Räume in Neu- und Altbauten geeignet und können an jede Warmwasser-Zentralheizung bzw. Hausstromnetz angeschlossen werden. Dieses System ist dann mit jedem Fußbodenbelag kombinierbar, sofern der jeweilige Bodenbelag für Fußbodenheizung geeignet ist.

• sehr leichte und schnelle Verlegung
• sehr schnelle Reaktionszeiten
• sehr schnelle Wärmeentwicklung
• Ideal für die Renovierung / Sanierung
• nur 8 - 10 mm Einbauhöhe
• für alle Räume geeignet
• Energieeinsparung ggü. herkömmlichen Heizsystemen
• für alle gängigen Warmwasser-Zentralheizungen geeignet (z.B. Öl, Gas, Fernwärme, Wärmepumpe [Luft-Wasser, Sole-Wasser], Festbrennstoffkessel, Solarthermie)

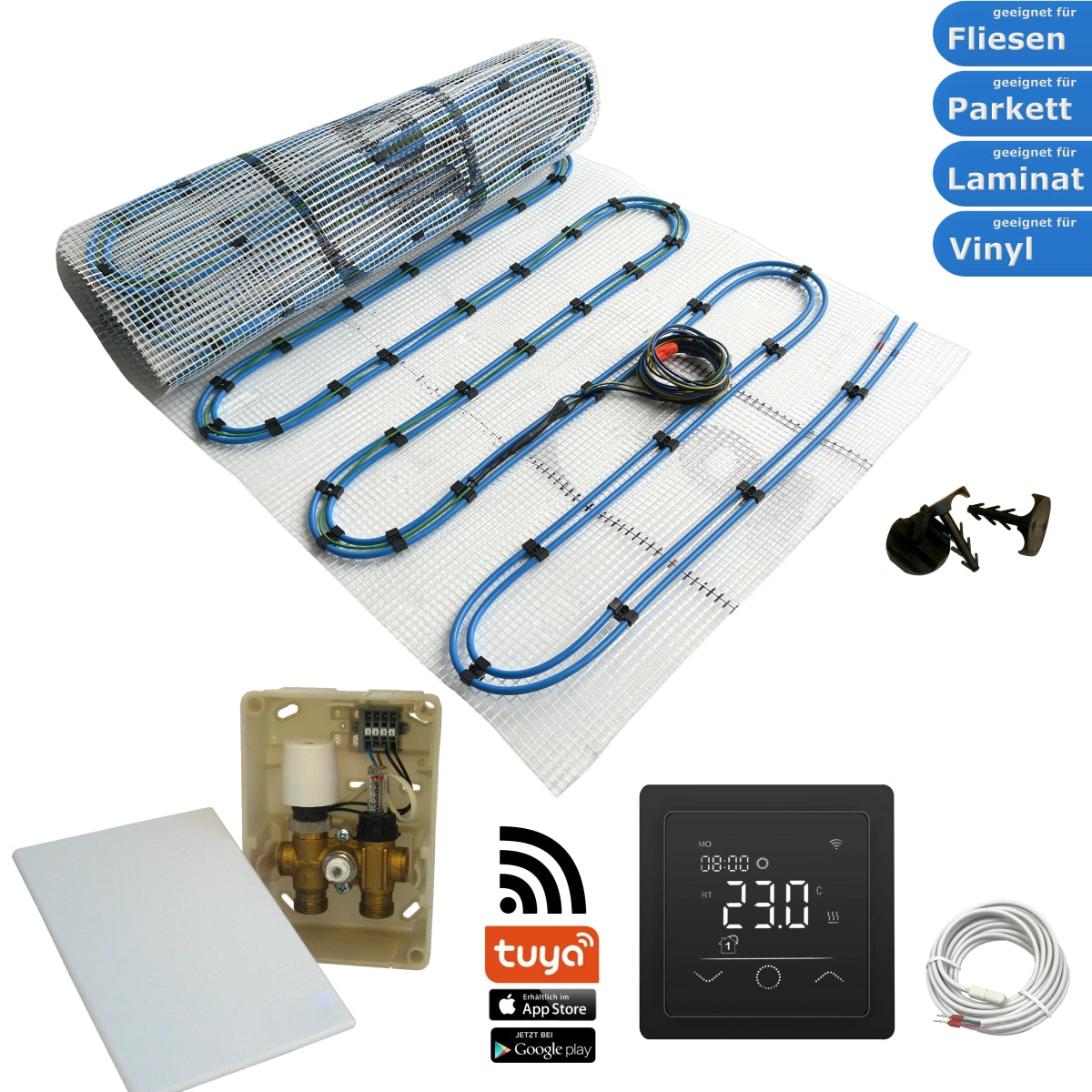

• für alle gängigen Bodenbeläge (Fliese, Holz, Laminat, Parkett, PVC, Vinyl) sofern fußbodenheizungs-tauglich
• elektroseitig Anschluss an das reguläre Heim-Stromnetz (230V/50Hz) - ideal in Kombination mit Fotovoltaik

Die Heizungsrohre einer bzw. mehrerer Matten werden mittels entsprechender Anschlussverteiler an Vor- und Rücklauf (meist parallel zum nächstgelegenen Heizkörper) angeschlossen. Durch die Doppelrohr-Technik (2 Heizkreise pro Matte - 2 Vorläufe und 2 Rückläufe) ist es möglich, die zwei Kreise parallel jedoch in der Wasser-Flussrichtung gegenläufig anzuschließen, um eine gleichmäßigere Wärmeverteilung am Boden zu erreichen. Um dies zu erleichtern sind die Rohre mit farblichen Markierungen versehen.

• Vorläufe sind rot, Rückläufe blau gekennzeichnet
• mehrere Matten werden immer parallel zueinander angeschlossen (nicht miteinander in Reihe verbunden)
• es dürfen nur gleichgroße Mattentypen zusammen verwendet werden
• die Wassertemperatur der Fußbodenheizung sollte über einen Rücklauftemperaturbegrenzer (RTL-Ventil) im Rücklauf reguliert werden

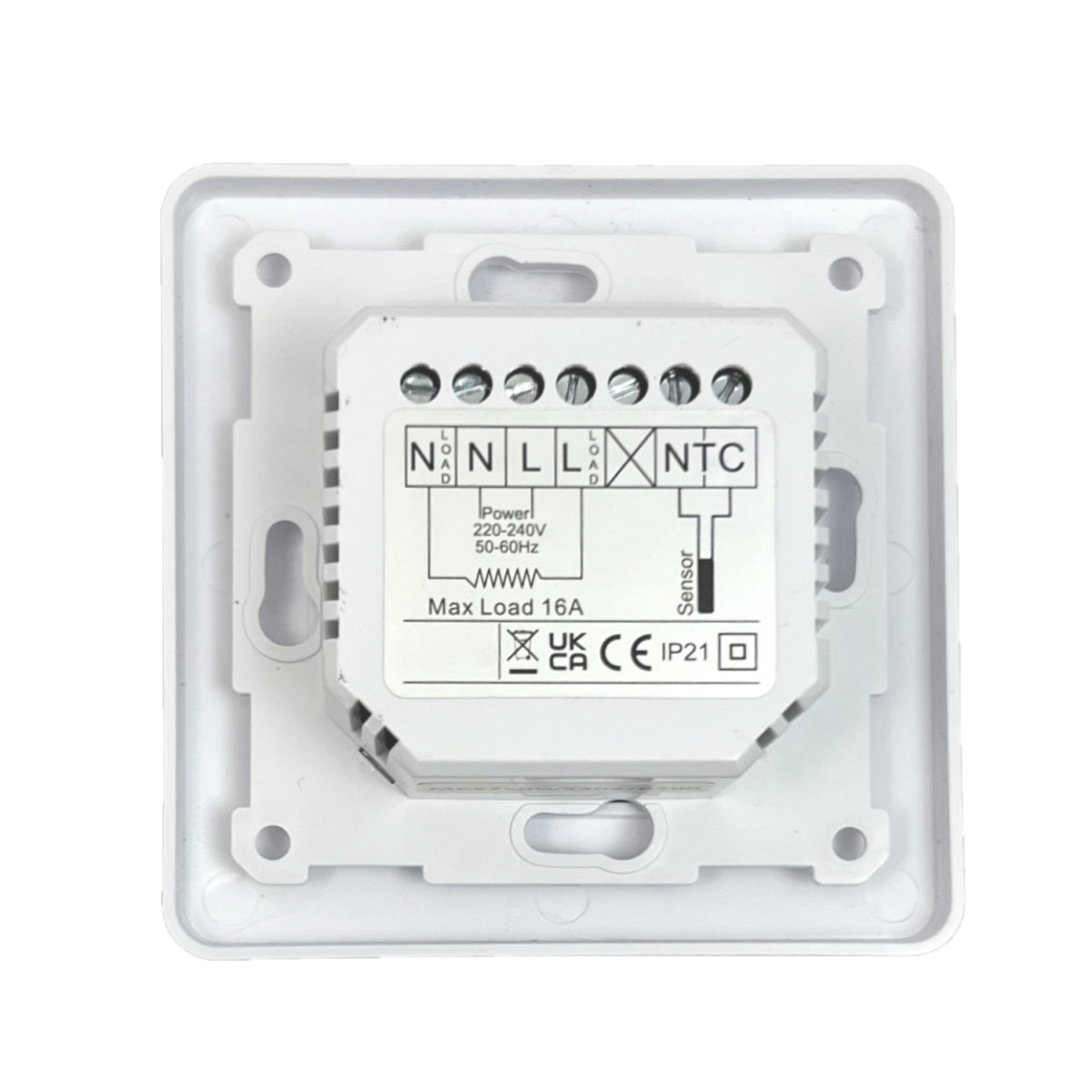

• das Heizkabel wird über die häusliche Stromversorgung (230V AC 50Hz) mit Energie versorgt. Hierzu wird der elektrische Heizdraht über einen Fußbodentemperaturregler (Thermostat) angeschlossen

Bei der Kombination von Heizkörpern und Fußbodenheizungen in einer Heizungsanlage ist es aus hydraulischen Gründen oft nicht möglich mehr als 20 m² dieser Fußbodenheizung anzuschließen. Bei einer Fläche über 20m² hinaus, sollte der Anschluss und die Regelung über einen Heizkreisverteiler (ggf. mit Pumpe) erfolgen.

Beachten Sie, dass das zum Anschluss benötigte Rohr aus produktions-technischen Gründen auf der Matte mit verlegt wurde. Die Matten werden flächenmäßig größer geliefert, als die angegebene Heizfläche:

• 2,5 m² Matte = 0,80 x 3,10 m; Mattengröße: 0,80 x 4,00 m
• 5,0 m² Matte = 0,80 x 6,20 m; Mattengröße: 0,80 x 7,50 m

Damit steht ausreichend Rohr auf der Matte zur Verfügung (1 m vorne, sowie Mattenlänge + 1 m hinten), um die Matte im voll ausgerollten Zustand am vorderen Ende anzuschließen. Bei der 2,5 m² Matte beträgt die gesamt abzulösende Rohrlänge entsprechend ca. 5 lfm und bei der 5,0 m² Matte ca. 8 lfm. Da es sich um eine Doppelrohr-Heizung handelt, gilt diese Angabe auch für beide Rohre.

Die Zuleitung (Kaltleiteranschlüsse) der Elektroheizung sind pro Matte ca. 4 m lang und können bis zur Markierung an der Matte nach Bedarf gekürzt oder verlängert werden.

• Größe 2,5 m² = 1x Matte 0,8 x 4,00 m + 2 Stück Anschlussverteilern (2er)
• Größe 5,0 m² = 2 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteilern (4er)
• Größe 7,5 m² = 3 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteilern (6er)
• Größe 10 m² = 2 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteilern (4er)
• Größe 15 m² = 3 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteilern (6er)
• Größe 20 m² = 4 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteilern (8er)

Jedes Paket enthält zudem Befestigungsdübel um die Matte(n) am Boden zu fixieren (Niederhaltedübel), sowie eine ausführliche Einbauanleitung.

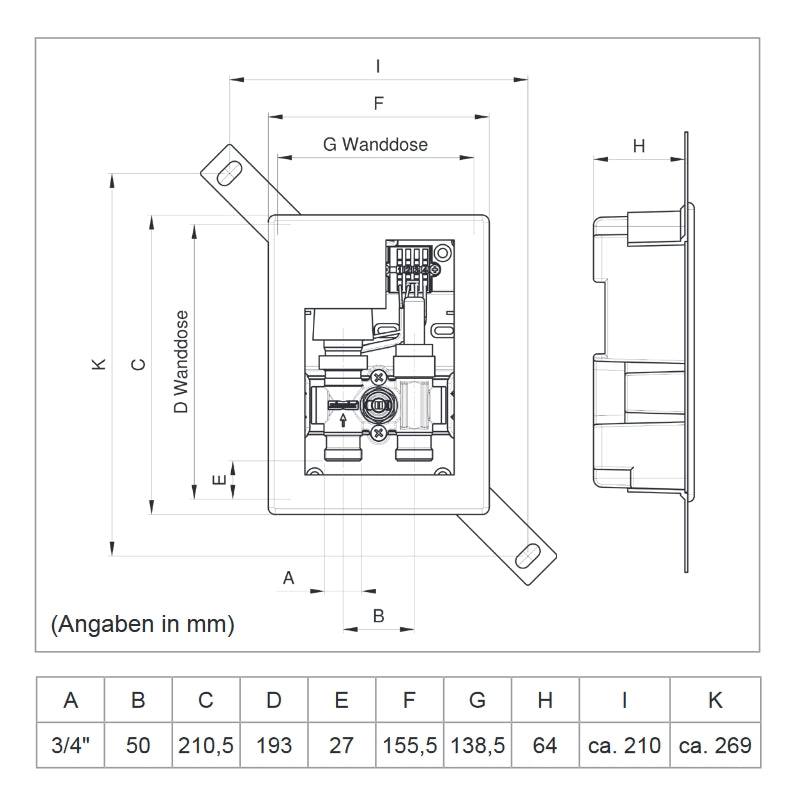

• Thermostatventil-Unterteil mit vormontiertem Stellantrieb und Rücklauftemperaturbegrenzung im Wandeinbaukasten mit weißer Wandblende
• die Kombination von thermostatischer Steuerung und Rücklauftemperaturbegrenzung macht diese Box zur perfekten Einzelraumregelung
• diese Unterputzversion spart Einbauzeit und bildet einen sauberen Wandabschluss
• eingebauter Volumenstromregler / Topmeter zur Einregulierung des Volumenstroms im Heizkreis (hydraulischer Abgleich nach EnEv möglich)
• Rücklauf-Temperaturbereich 38 - 40 °C

Bei der Kombination von  Radiatoren- und Fußbodenheizungen an einer Heizungsanlage, wird dieses Ventil zur dezentralen raumtemperaturabhängigen Steuerung einer Fußbodenheizung eingesetzt. Ein externes elektronisches Raumthermostat (bauseits) kann den in der Regelbox befindlichen elektrothermischen Stellantrieb steuern, während ein am Ventil angebrachter Fühler für die Maximalbegrenzung (38 - 40 °C) der Rücklauftemperatur in der Fußbodenheizung sorgt.

Damit die Fußbodenheizung im späteren Betrieb richtig geregelt werden kann, muss das Ventil (unter Beachtung der Flußrichtung) im Rücklauf der Fußbodenheizung eingebaut sein.

• Digitales Thermostat in modernem Design
• für elektrische oder Warmwasser Fußbodenheizungen
• Steuerung manuell oder über WiFi-Verbindung
• Wochenprogramm mit 4-Phasen-Heizzeitplan
• Touchdisplay mit Hintergrundbeleuchtung
• Übersichtliche Menüstruktur für einfaches Programmieren
• Fernbedienung über Tuya Smart App möglich
• Kostenlose iOS- und Android-App
• kompatibel mit Amazon Alexa und Google Home
• Verschiedene Betriebsarten
• Boden- und Raumfühler zur Temperatursteuerung
• Fenster-Offen-Erkennung
• Adaptive Regelung des Heizbeginns für maximale Energieeffizienz
• inkl. Energieverbrauchsstatistik und Temperaturkurven in der Tuya App
• einfache Installation auf einer Unterputzdose (nach DIN 4937-1)
• inklusive 3 m Fußbodentemperatur-Fühlerleitung (wir empfehlen die Verlegung in einem Leerrohr (nach EN 61386-1))

Der Regler ist ein digitales, programmierbares WLAN Thermostat mit Touchdisplay, das zur Steuerung elektrischer (oder wassergeführten) Fußbodenheizungen im Innenbereich bestimmt ist. Das gut ablesbare Display mit Hintergrundbeleuchtung und die klare Menüstruktur machen den Regler zu einem sehr benutzerfreundlichen Gerät mit einfacher Programmierung. Das Touchdisplay erfordert lediglich ein weiches Antippen mit dem Finger, um die Berührung zu registrieren. Für noch mehr Komfort sorgen die erweiterten Einstellmöglichkeiten, die über die Standardeinstellungen hinausgehen, wobei der Nutzer zusätzliche Parameter individuell festlegen kann (z.B. Display-Anzeigegenauigkeit, Temperatureingabeschritte).

Das Gerät ermöglicht eine Fernsteuerung der Fußbodenheizung ganz bequem per WLAN (Netzwerkstandard IEEE 802.11. b/g/n 2.4 GHz) mittels der kostenlosen Tuya Smart App für iOS- und Android-Geräte. Dank der übersichtlichen Menüstruktur und des Touchdisplays ist die Handhabung des Gerätes äußerst benutzerfreundlich, ebenso wie das Hinzufügen des Gerätes zur Tuya Smart App mittels Bluetooth.

Der Thermostat 750 bietet verschiedene Betriebsarten zur Heizungssteuerung. Die Wochenprogrammierung nach einem 4-Phasen-Heizzeitplan ermöglicht eine Steuerung nach dem individuellen Tagesablauf des Benutzers. Die Temperatursteuerung ist wahlweise über den mitgelieferten Bodensensor oder den fest im Gerät verbauten Raumsensor möglich. Die adaptive Regelung des Heizbeginns (intelligente Selbstlernfunktion) und die Fenster-Offen-Erkennung tragen zu einem energieeffizienten Betrieb der Heizung bei.
