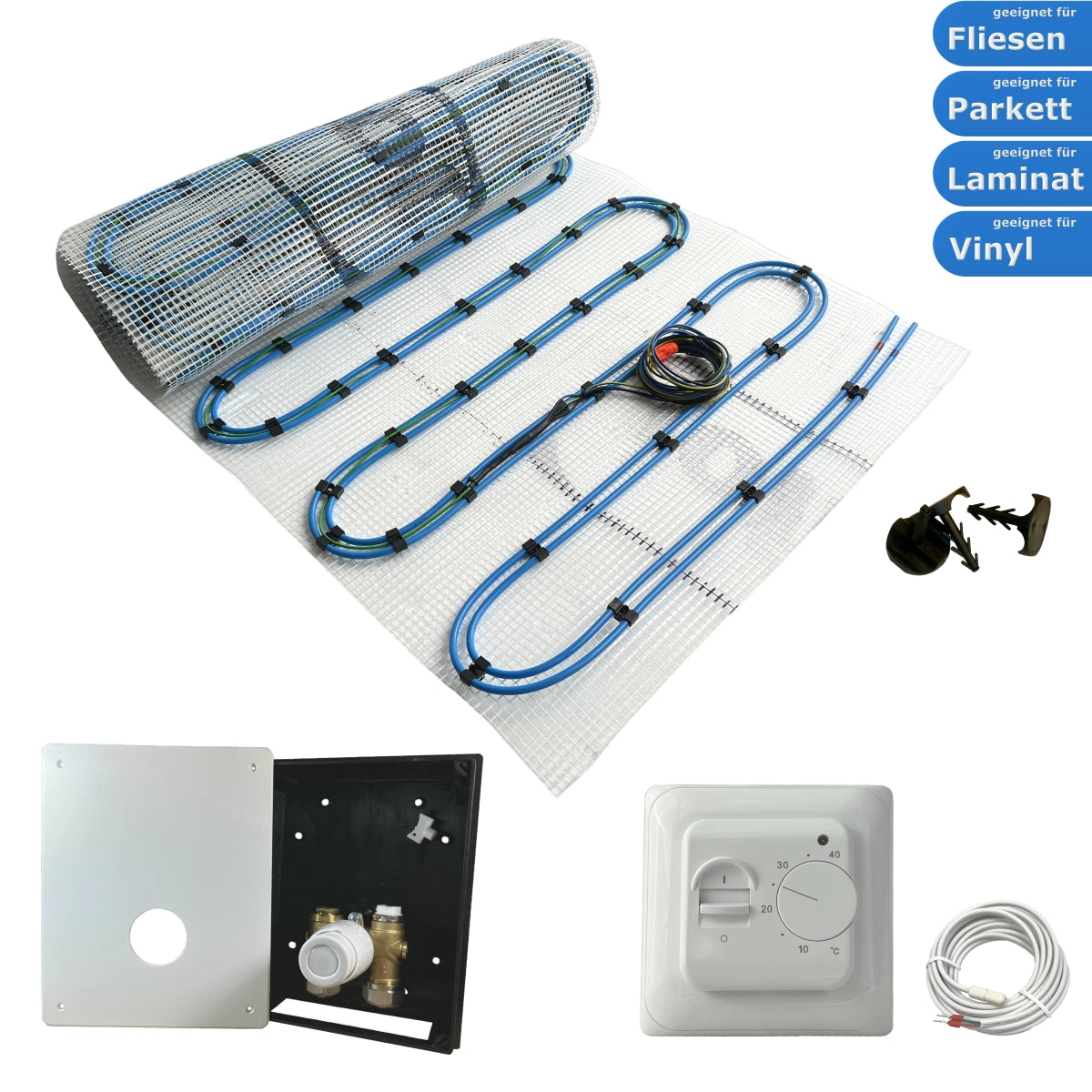

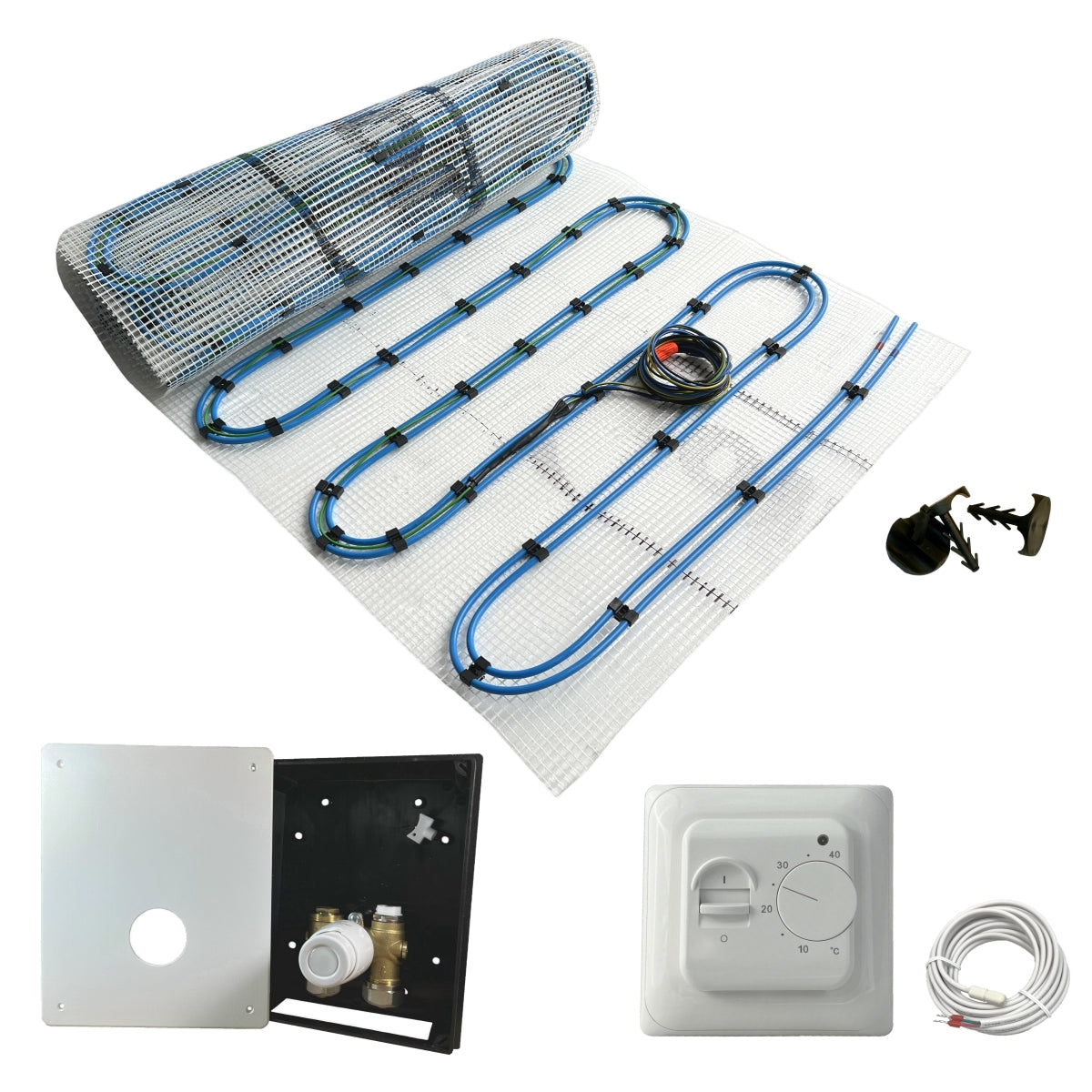

Duo Hybrid Warmwasser Elektro Fußbodenheizung | Set mit Heizmatte und Regelset Standard

• inkl. RTL Regelbox (RTL-Ventil im Wandeinbaukasten mit weißer Wandblende)
• inkl. Fußboden-Temperaturregler Standard (für elektrische Fußbodenheizung)

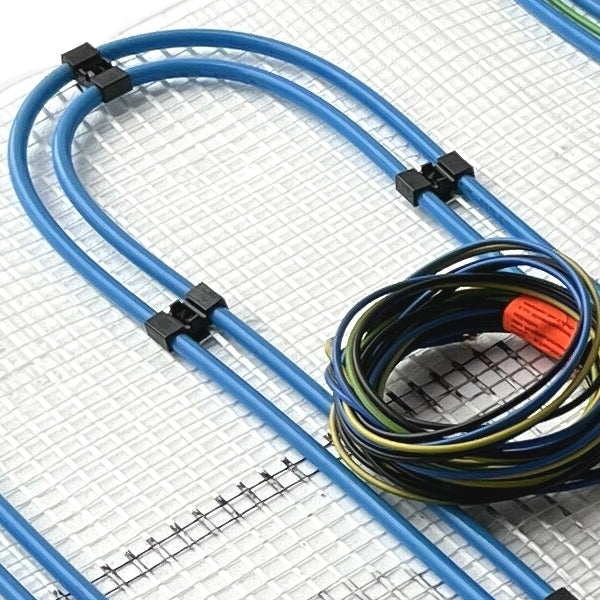

• mit 2 Heizrohren und elektrischem Heizdraht vorverlegt auf Matte

Die Kombination aus Warmwasser- und Elektro-Fußbodenheizung ist eine ganzjährige Fußbodenheizung. Im Winter wird die von der Zentralheizung bereitgestellte Wärmeenergie genutzt um den Boden zu beheizen. Im Sommer, wenn die zentrale Wärmeversorgung (Zentralheizung) meist außer Betrieb ist, wird durch Nutzung der elektrischen Fußbodenheizung der Boden bei Bedarf einfach und schnell erwärmt.

Die Heizmatten sind aufgrund der geringen Einbauhöhe für die Renovierung und Sanierung aller Räume in Neu- und Altbauten geeignet und können an jede Warmwasser-Zentralheizung bzw. Hausstromnetz angeschlossen werden. Dieses System ist dann mit jedem Fußbodenbelag kombinierbar, sofern der jeweilige Bodenbelag für Fußbodenheizung geeignet ist.

• sehr leichte und schnelle Verlegung
• sehr schnelle Reaktionszeiten
• sehr schnelle Wärmeentwicklung
• Ideal für die Renovierung / Sanierung
• nur 8 - 10 mm Einbauhöhe
• für alle Räume geeignet
• Energieeinsparung ggü. herkömmlichen Heizsystemen
• für alle gängigen Warmwasser-Zentralheizungen geeignet (z.B. Öl, Gas, Fernwärme, Wärmepumpe [Luft-Wasser, Sole-Wasser], Festbrennstoffkessel, Solarthermie)
• für alle gängigen Bodenbeläge (Fliese, Holz, Laminat, Parkett, PVC, Vinyl) sofern fußbodenheizungs-tauglich
• elektroseitig Anschluss an das reguläre Heim-Stromnetz (230V/50Hz) - ideal in Kombination mit Fotovoltaik

Die Heizungsrohre einer bzw. mehrerer Matten werden mittels entsprechender Anschlussverteiler an Vor- und Rücklauf (meist parallel zum nächstgelegenen Heizkörper) angeschlossen. Durch die Doppelrohr-Technik (2 Heizkreise pro Matte - 2 Vorläufe und 2 Rückläufe) ist es möglich, die zwei Kreise parallel jedoch in der Wasser-Flussrichtung gegenläufig anzuschließen, um eine gleichmäßigere Wärmeverteilung am Boden zu erreichen. Um dies zu erleichtern sind die Rohre mit farblichen Markierungen versehen.

• Vorläufe sind rot, Rückläufe blau gekennzeichnet
• mehrere Matten werden immer parallel zueinander angeschlossen (nicht miteinander in Reihe verbunden)
• es dürfen nur gleichgroße Mattentypen zusammen verwendet werden
• die Wassertemperatur der Fußbodenheizung sollte über einen Rücklauftemperaturbegrenzer (RTL-Ventil) im Rücklauf reguliert werden

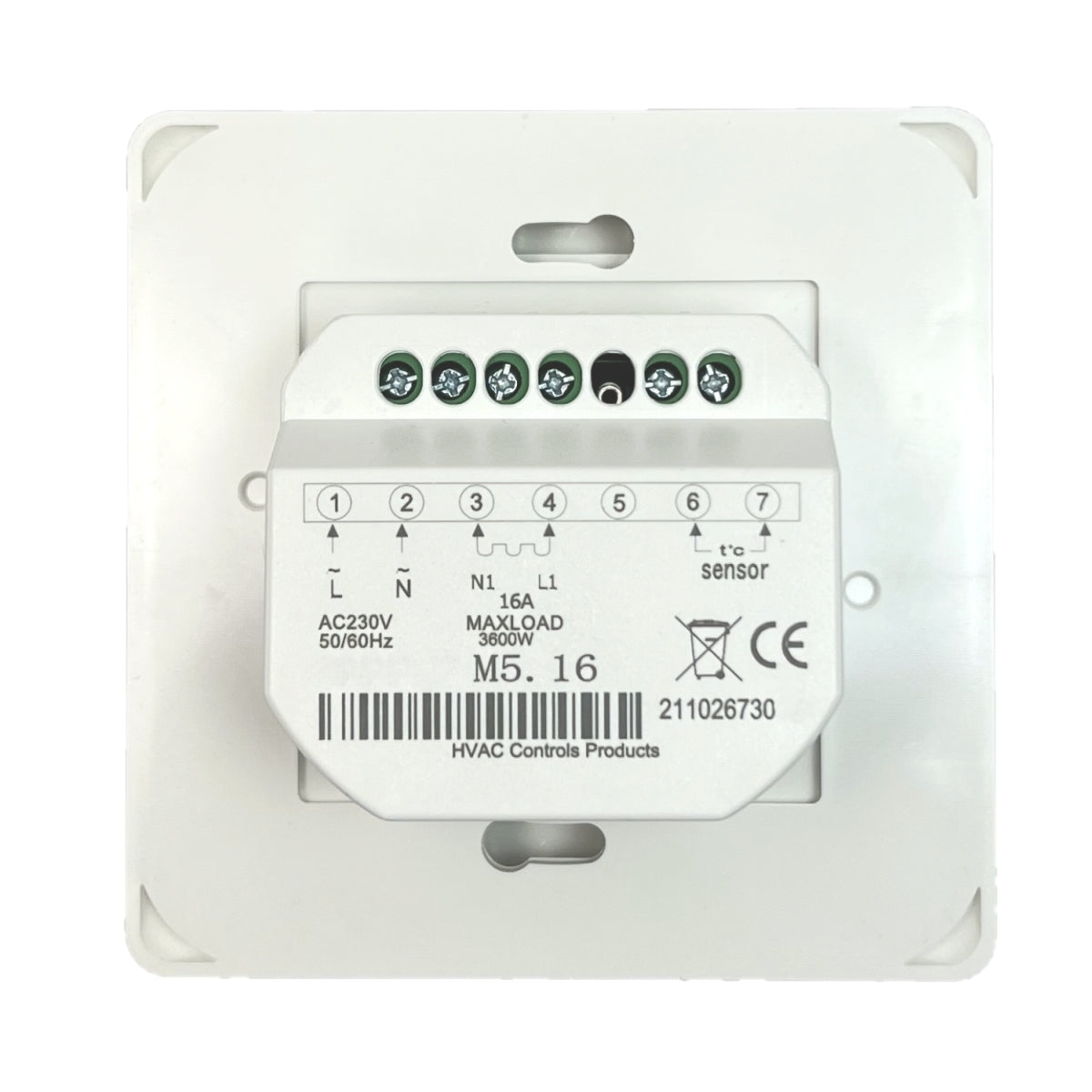

• das Heizkabel wird über die häusliche Stromversorgung (230V AC 50Hz) mit Energie versorgt. Hierzu wird der elektrische Heizdraht über einen Fußbodentemperaturregler (Thermostat) angeschlossen

Bei der Kombination von Heizkörpern und Fußbodenheizungen in einer Heizungsanlage ist es aus hydraulischen Gründen oft nicht möglich mehr als 20 m² dieser Fußbodenheizung anzuschließen. Bei einer Fläche über 20m² hinaus, sollte der Anschluss und die Regelung über einen Heizkreisverteiler (ggf. mit Pumpe) erfolgen.

Beachten Sie, dass das zum Anschluss benötigte Rohr aus produktions-technischen Gründen auf der Matte mit verlegt wurde. Die Matten werden flächenmäßig größer geliefert, als die angegebene Heizfläche:

• 2,5 m² Matte = 0,80 x 3,10 m; Mattengröße: 0,80 x 4,00 m
• 5,0 m² Matte = 0,80 x 6,20 m; Mattengröße: 0,80 x 7,50 m

Damit steht ausreichend Rohr auf der Matte zur Verfügung (1 m vorne, sowie Mattenlänge + 1 m hinten), um die Matte im voll ausgerollten Zustand am vorderen Ende anzuschließen. Bei der 2,5 m² Matte beträgt die gesamt abzulösende Rohrlänge entsprechend ca. 5 lfm und bei der 5,0 m² Matte ca. 8 lfm. Da es sich um eine Doppelrohr-Heizung handelt, gilt diese Angabe auch für beide Rohre.

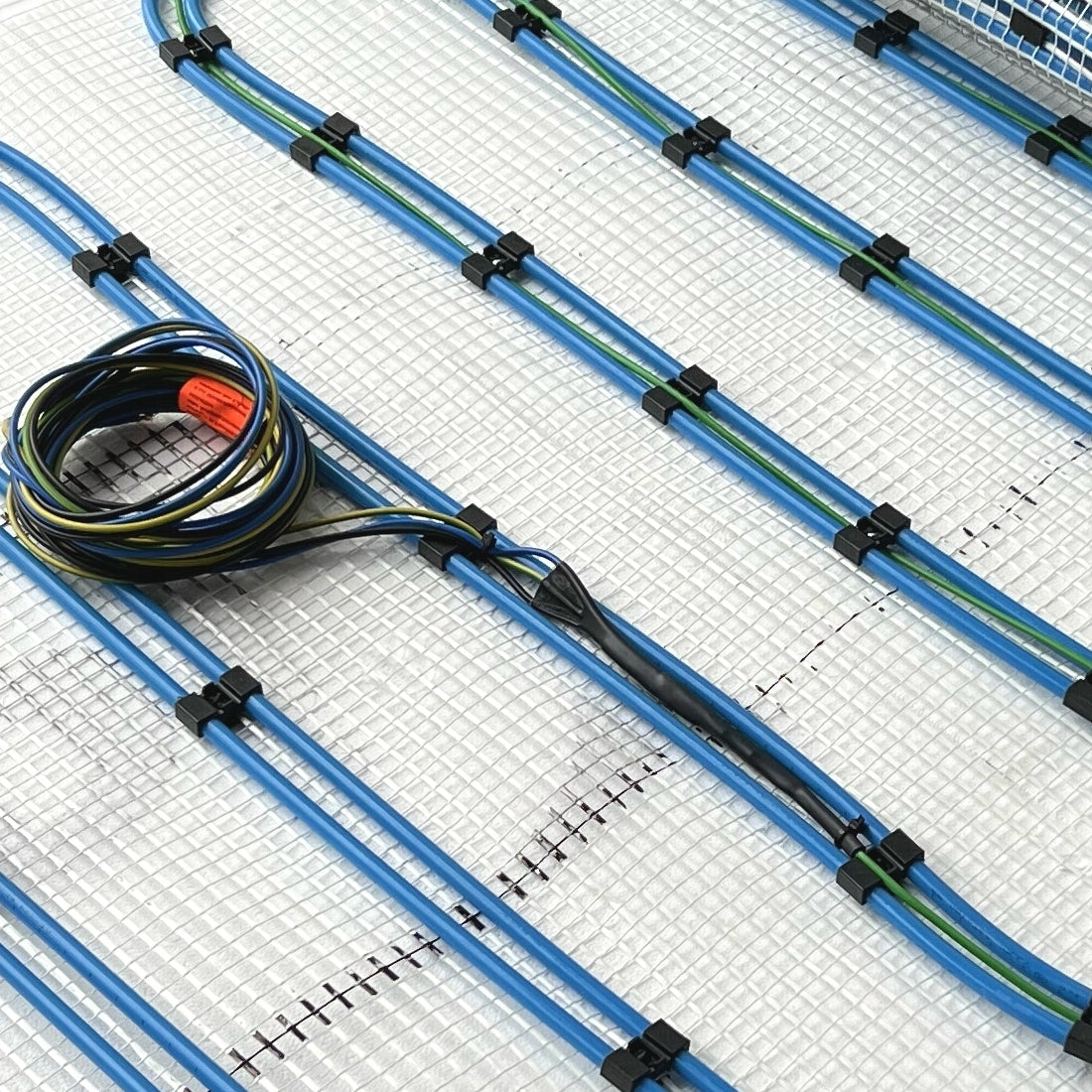

Die Zuleitung (Kaltleiteranschlüsse) der Elektroheizung sind pro Matte ca. 4 m lang und können bis zur Markierung an der Matte nach Bedarf gekürzt oder verlängert werden.

• Größe 2,5 m² = 1x Matte 0,8 x 4,00 m + 2 Stück Anschlussverteilern (2er)
• Größe 5,0 m² = 2 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteilern (4er)
• Größe 7,5 m² = 3 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteilern (6er)
• Größe 10 m² = 2 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteilern (4er)
• Größe 15 m² = 3 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteilern (6er)
• Größe 20 m² = 4 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteilern (8er)

Jedes Paket enthält zudem Befestigungsdübel um die Matte(n) am Boden zu fixieren (Niederhaltedübel), sowie eine ausführliche Einbauanleitung.

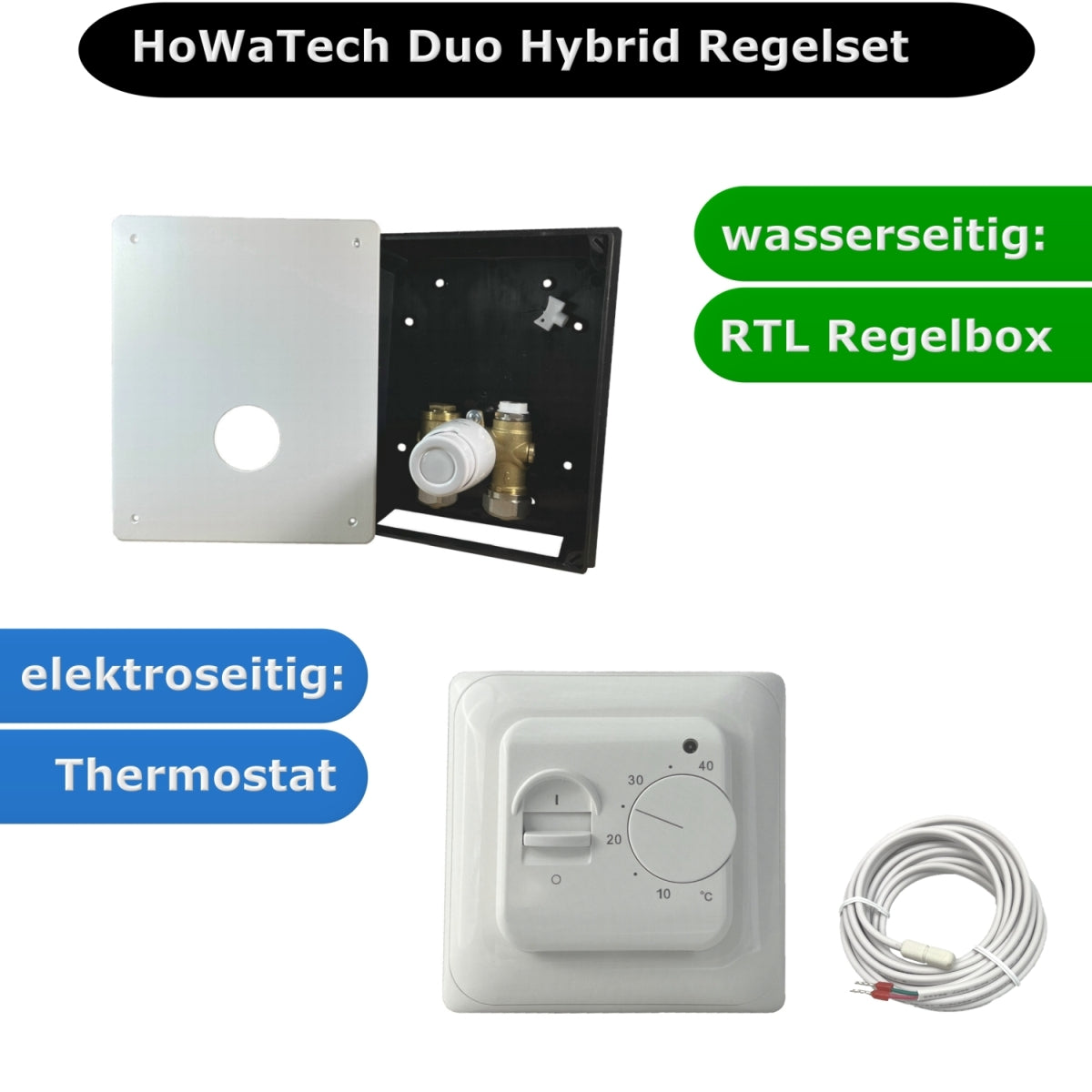

• RTL-Ventil im Wandeinbaukasten
• weiße Wandblende
• Bauschutzabdeckung

Bei der Kombination von  Radiatoren- und Fußbodenheizungen an einer Heizungsanlage, wird dieses Ventil zur dezentralen Rücklauftemperatur-Steuerung einer Fußbodenheizung eingesetzt. Das RTL-Ventil sorgt selbstständig und ohne Fremdenergie für die Maximalbegrenzung der Rücklauftemperatur in der Fußbodenheizung.

• Unterputzversion spart Einbauzeit und bildet einen sauberen Wandabschluss
• Entlüftungsventil
• inkl. Bauschutzabdeckung
• inkl. 2x Klemmverschraubungen für Verbundrohr 16x2 mm
• Temperaturbereich 10 - 50 °C - stufenlos einstellbar
• Skalierung 10 = 10 °C | 20 = 20 °C | 30 = 30 °C | 40= 40 °C | 50 = 50 °C

Damit die Fußbodenheizung im späteren Betrieb richtig geregelt werden kann, muss das RTL - Ventil (unter Beachtung der Flussrichtung) im Rücklauf der Fußbodenheizung eingebaut sein.

Mit diesem Fußbodentemperaturregler steuern Sie einfach und komfortabel Ihre Fußbodentemperatur. Dem Regler liegt ein Fühler bei, welcher in der Heizfläche untergebracht, dem Regler die vorherrschende Temperatur mitteilt. Stellen Sie den Regler auf Ihre Wohlfühlstellung und der Rest wird vom Gerät übernommen. Durch den Regler selbst kann die Heizung auch ganz abgeschaltet werden, wenn keine Wärme benötigt wird.

• LED Kontrollleuchte
• solide Drehknopfbedienung
• stufenlose Temperatureinstellung von 5 - 45 °C
• Frostschutzfunktion
• einfache Installation auf einer Unterputzdose (nach DIN 4937-1)
• inklusive 3m Fußbodentemperatur-Fühlerleitung (wir empfehlen die Verlegung in einem Leerrohr (nach EN 61386-1))
